用于紫外线固化的光纤组件

紫外线固化用光纤器件

如果您正在为以下用途寻找有效的紫外线光源,则乐导光学是您正确的选择:

  • 从光纤组件中的光源耦合;
  • 从单一光源递送到多个操作区域;
  • 光束形状变为线性或其他形状;
  • 长使用寿命产品。

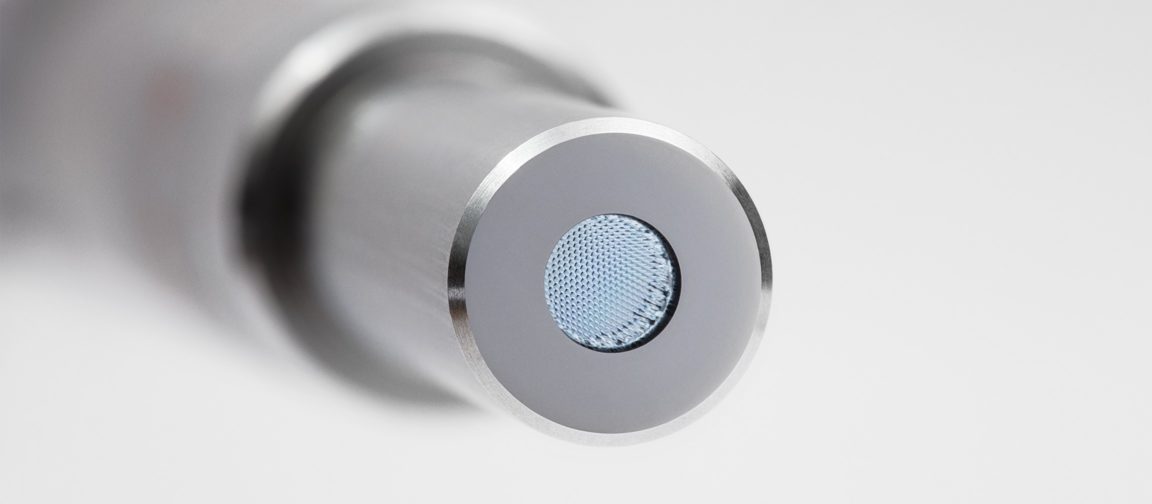

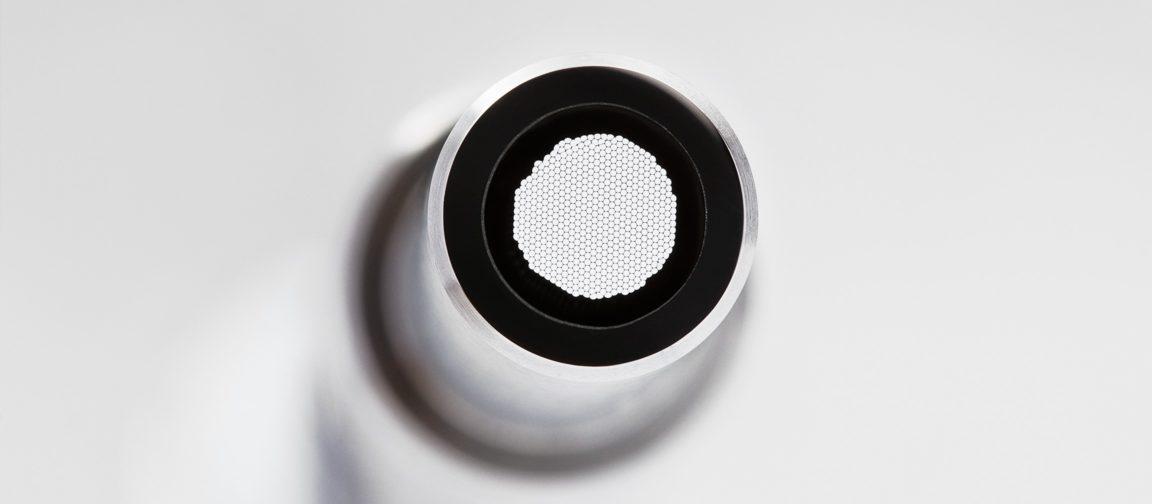

面对将来自紫外线光源的光有效耦合到光纤束中的需求,我们经验丰富的团队提出了一种解决方案,以解决当许多光纤(使用光纤级环氧树脂)以传统方式进行捆束和端接时,单条光纤之间的自由空间这一主要问题。以下左图显示了环氧纤维束末端,而右图显示了六边形熔融束 (HFB®)。

HFB® 具有适当有效直径,将确保其收集最大量的光,因为这种技术可以将所有光纤互相熔融且各条光纤之间不存在胶水,同时消除光纤之间的自由空间。如果选择 HFB®,则填充系数接近 1。相比之下,传统胶合光纤束的填充系数约为 0.85。

许多不同行业的另一个需求是将紫外线从单一光源传输到多个操作区域。最受欢迎的解决方案是带有随机公共端的二分叉光纤束。随机化可以确保来自输入光源的光均匀分布到各个端部,仅相差约 5%。对于带有随机化的 n 分叉组件,目前存在很大的兴趣和需求。

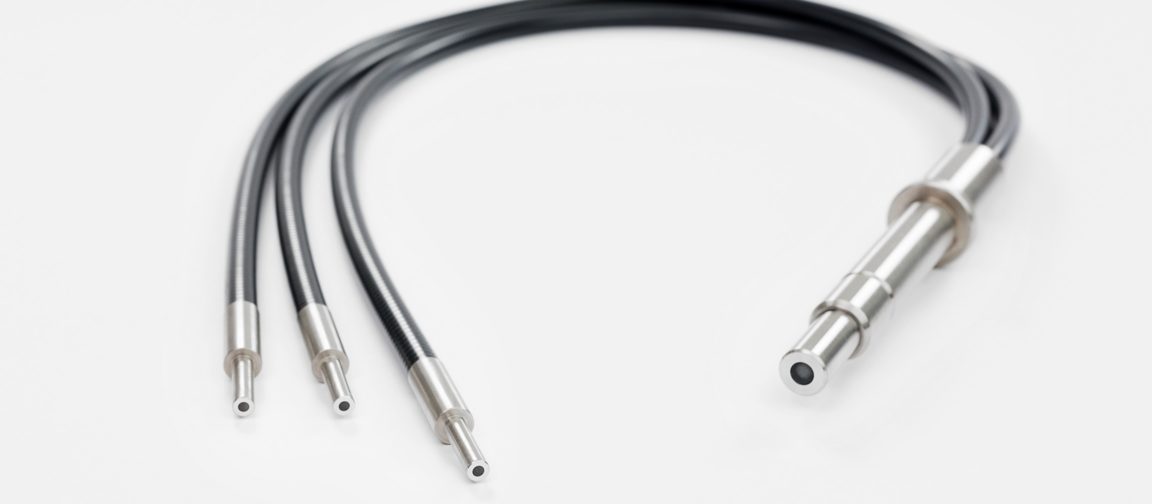

上图显示了带有一个 HFB® 输入和 3 个 HFB® 输出的三分叉光纤束。这样的分叉组件也可以用作组合器。

在半导体和显示器生产中,常见的要求是在输出端以长线形式传递紫外光,换句话说,需要将紫外光斑的形状从圆形改为线性。

上图显示了线性输出,它提供了以 20 cm长的线向操作区域传递紫外光的可能性。

经过优化的日光化处理(在紫外光中出现的光化学问题也称为光暗化),以及 30 多年的紫外光纤解决方案经验,这意味着我们能够选择最佳方法为您提供持久的长期解决方案。我们的石英/矽酮光纤确保了最佳性能,许多客户在其设备中使用我们的紫外光纤束长达 10 多年。

需要一些帮助?

我们的顾问团队可以帮助您确定哪些组件最适合您的项目和应用程序需求。
